Bộ điều khiển thiết bị truyền động van đồng hồ nước

Thông số kỹ thuật

Bộ điều khiển thiết bị truyền động van đồng hồ nước có hiệu suất điện ổn định và đầu ra truyền động đáng tin cậy, với các thông số kỹ thuật được tiêu chuẩn hóa như sau

Trình tự nối dây & Định nghĩa

Bộ điều khiển thiết bị truyền động van đồng hồ nước sử dụng cấu hình dây 5 chân với định nghĩa tín hiệu rõ ràng để dễ dàng cài đặt và vận hành:

1. Dây trắng:Tín hiệu công tắc trên (van mở)

2. Dây màu xanh:Thiết bị đầu cuối chung cho tín hiệu

3. Dây màu vàng:Tín hiệu công tắc trên (đóng van)

4. Dây màu đỏ:Thiết bị đầu cuối vị trí hàng đầu

5. Dây màu đen:Thiết bị đầu cuối cấp cao/thấp

Ghi chú:Vị trí đóng/mở van có thể đảo ngược do sự khác biệt trong định hướng lắp đặt của khách hàng và các kịch bản ứng dụng. Logic đóng/mở cuối cùng sẽ được khách hàng xác nhận dựa trên điều kiện vận hành và lắp đặt thực tế.

Với hiệu suất tham số ổn định và thiết kế nối dây được tiêu chuẩn hóa, Bộ điều khiển Thiết bị truyền động van đồng hồ nước mang lại khả năng kiểm soát đáng tin cậy cho việc vận hành van đồng hồ nước trong hệ thống đo lường dân dụng và thương mại.

Bộ điều khiển thiết bị truyền động van đồng hồ nước này tương thích với đường kính đồng hồ nước nào?

Nó được thiết kế đặc biệt cho đồng hồ nước DN15 và DN20, với tỷ lệ đo sáng cố định 1500:1 để phù hợp với yêu cầu đo sáng và kiểm soát của các cỡ nòng tiêu chuẩn này.

Xếp hạng chống nước 0 (IP0) có ý nghĩa gì trong sử dụng thực tế?

IP0 cho biết bộ truyền động không có lớp bảo vệ chống nước hoặc chống bụi đặc biệt. Nó chỉ thích hợp để lắp đặt trong môi trường trong nhà, khô ráo và không ngâm nước; tránh tiếp xúc trực tiếp với nước, mưa hoặc không khí ngoài trời có độ ẩm cao.

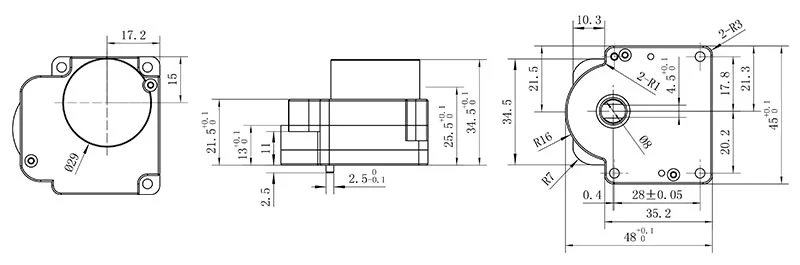

Bản vẽ sản phẩm
