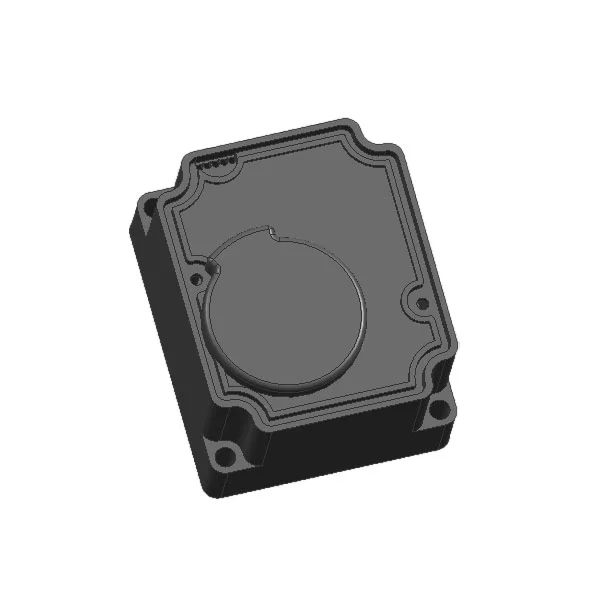

Động cơ bánh răng đo nước có độ ồn thấp này được thiết kế nhằm mục đích dành cho các hệ thống đo nước thông minh, với các kịch bản ứng dụng cốt lõi bao gồm:
• Đồng hồ nước thông minh dân dụng không dây
• Đồng hồ nước thông minh điều khiển bằng van trả trước
• Hệ thống đọc đồng hồ tự động từ xa (AMR)
• Van cơ giới cho đường ống đo nước DN15–DN50
Trừ khi có quy định khác, tất cả các thông số của Động cơ bánh răng đồng hồ nước có độ ồn thấp được sử dụng trong đồng hồ nước đều được kiểm tra ở nhiệt độ môi trường tiêu chuẩn (23°C) và điện áp hoạt động định mức.
1. Điện áp hoạt động định mức: 3,6 V DC
2. Dải điện áp hoạt động cho phép: 2,5 V – 5 V DCLưu ý: Trong phạm vi cho phép, điện áp đầu vào cao hơn mang lại mô-men xoắn đầu ra cao hơn nhưng sẽ làm giảm tuổi thọ của bộ truyền động.
3. Dòng điện hoạt động không tải ở điện áp định mức: 25 mA
4. Dòng điện rôto bị khóa (ngưng dòng) ở điện áp định mức: ≤ 450 mA (đối với động cơ 300-series)
5. Mômen đầu ra định mức:
o ≥ 1,8 N·m (phù hợp với tỷ số truyền giảm tốc 2400:1)
o ≥ 2,7 N·m (phù hợp với tỷ số truyền giảm tốc 3700:1)
6. Thời gian tác động của van 90° (vòng 1/4):
o 10 s (phù hợp với tỷ số truyền giảm tốc 2400:1)
o 16 s (phù hợp với tỷ số giảm tốc 3700:1)
7. Tùy chọn tỷ số giảm tốc tiêu chuẩn: 2400: 1, 3700: 1
8. Định nghĩa trình tự dây (WSD)
| Màu dây | Định nghĩa chức năng cốt lõi |
| Màu xanh da trời | Tín hiệu chuyển mạch ở vị trí mở van |
| Trắng | Thiết bị đầu cuối chung (COM) cho tín hiệu tại vị trí |
| Màu vàng | Tín hiệu chuyển mạch ở vị trí đóng van |
| Đen | Cực dương nguồn DC (+) |
| Màu đỏ | Cực âm nguồn DC (-) |
| Lưu ý: Trình tự dây, mã màu và chiều dài dây có thể được tùy chỉnh hoàn toàn theo yêu cầu cụ thể của khách hàng. |
Xếp hạng Bảo vệ chống xâm nhập (IP): IP67Lưu ý: Hiệu suất bảo vệ chống bụi và ngâm nước IP67 chỉ đạt được khi bộ truyền động được lắp ráp chính xác và cố định chắc chắn với vỏ đồng hồ nước kín phù hợp.
Hỏi: Bộ truyền động KY-59 tương thích với kích thước ống nào?
Trả lời: Động cơ bánh răng đồng hồ nước có độ ồn thấp được thiết kế cho van đồng hồ nước DN15 đến DN50, với hai tùy chọn tỷ lệ giảm bánh răng để phù hợp với các yêu cầu mô-men xoắn khác nhau cho các đường kính ống và điều kiện làm việc khác nhau.
Q: Trình tự dây và thông số kỹ thuật của dây có thể được tùy chỉnh không?
Đ: Vâng. Chúng tôi hỗ trợ tùy chỉnh đầy đủ trình tự dây, mã màu, chiều dài dây và thước dây để phù hợp với yêu cầu hệ thống lắp ráp, lắp đặt và điều khiển cụ thể của bạn.
Câu hỏi: Xếp hạng IP67 có hỗ trợ hoạt động lâu dài dưới nước không?
Trả lời: Xếp hạng IP67 tiêu chuẩn đảm bảo thiết bị có khả năng chống bụi và có khả năng ngâm tạm thời ở độ sâu 1m nước trong 30 phút. Để vận hành dưới nước lâu dài trong các tình huống làm việc của đồng hồ nước, nó phải được lắp ráp chính xác với vỏ đồng hồ nước kín phù hợp để duy trì hiệu suất bảo vệ ổn định.
Hỏi: Nên sử dụng nguồn điện nào cho KY-59?
Trả lời: Điện áp hoạt động định mức là 3,6 V DC, với phạm vi làm việc cho phép là 2,5 V đến 5 V DC. Chúng tôi khuyên bạn nên sử dụng nguồn điện pin lithium 3,6 V ổn định để cân bằng hiệu suất mô-men xoắn, mức tiêu thụ điện năng thấp và tuổi thọ dài.
