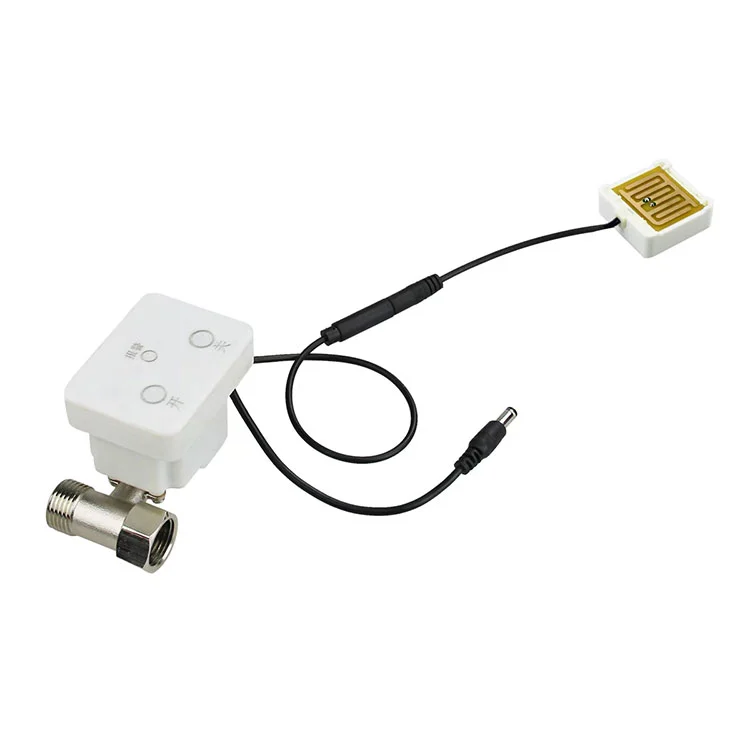

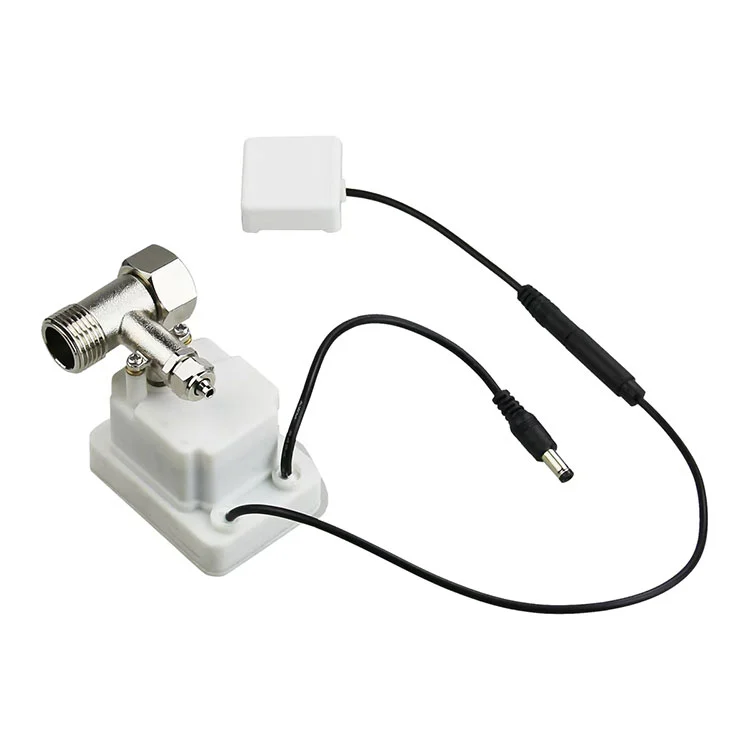

KY-KT-27 — Thiết bị truyền động van lọc đồng hồ nước 24V cho đồng hồ nước thông minh và hệ thống lọc.
Mô-men xoắn đầu ra ≥1,8 N·m · Giảm tốc bánh răng kim loại được gia công 2400:1 · Vỏ IP66 · Phản hồi van 10 s · Dòng điện hoạt động ≤80 mA · Dòng điện rôto khóa 450 mA.
Hỗ trợ điều khiển từ xa bằng điện và vận hành khẩn cấp bằng tay. Cáp báo động rò rỉ kích hoạt đóng van tự động và chỉ báo màu đỏ khi tiếp xúc với nước. Được thiết kế cho nền tảng van DN15–DN20.
Tùy chỉnh OEM: điện áp, chiều dài cáp và đầu nối, logic điều khiển, bậc mô-men xoắn, nhãn hiệu và bao bì. MOQ tiêu chuẩn từ 500 chiếc; thời gian thực hiện 15–25 ngày làm việc sau khi phê duyệt mẫu.Gửi thông số kỹ thuật van của bạn để có báo giá phù hợp.
Nếu bạn đang tìm nguồn cung cấp thiết bị truyền động van cho đồng hồ nước thông minh, hệ thống lọc hoặc điều khiển đường ống cỡ nhỏ ở quy mô lớn, thì KY-KT-27 được chế tạo cho một mục đích: đóng và mở van một cách đáng tin cậy theo lệnh, hết chu kỳ này đến chu kỳ khác mà không tạo thêm gánh nặng bảo trì cho sản phẩm hoặc dự án của bạn.
Kaiye đã sản xuất thiết bị truyền động đồng hồ nước kể từ khi áp dụng đồng hồ đo thông minh sớm, với công suất thiết bị truyền động hàng năm là10 triệu bộvà hơn 30 năm kinh nghiệm sản xuất phần cứng và van điều khiển. KY-KT-27 là một phần của nền tảng đã được kiểm chứng về số lượng—được thiết kế để tích hợp OEM, tính nhất quán của lô và thời gian giao hàng có thể dự đoán được.
Đây không phải là phần giữ chỗ cho danh mục. Dưới đây bạn sẽ tìm thấy các thông số hoạt động thực tế, logic lắp đặt và nối dây, giới hạn mua sắm cũng như các câu hỏi kỹ thuật mà nhóm kỹ thuật của bạn sẽ hỏi trước khi phê duyệt một mẫu.
Hầu hết các lỗi van đồng hồ thông minh không đến từ thiết bị điện tử. Chúng xuất phát từ việc thiếu mô-men xoắn trên các van đã cũ, lỗi bịt kín trong hộp đồng hồ ẩm hoặc cấu hình hệ thống dây điện không phù hợp với bệ đồng hồ. KY-KT-27 giải quyết trực tiếp ba điểm lỗi này.
Được định mức ≥1,8 N·m thông qua hộp giảm tốc kim loại 2400:1, bộ truyền động có kích thước phù hợp với van đồng hồ nước DN15 và DN20. Bánh răng kim loại được gia công chứ không phải thiêu kết, giúp duy trì mô-men xoắn đầu ra trong chu kỳ dài và giảm nguy cơ bị bong răng trong điều kiện chết máy.
Hộp đồng hồ ẩm ướt, đôi khi bị ngập nước và bị ngưng tụ. Vỏ IP66 bảo vệ bộ truyền động và điều khiển thiết bị điện tử, cho phép bộ truyền động duy trì chức năng trong các hố ngoài trời, tủ tiện ích và vỏ thiết bị lọc.
Khi cáp cảnh báo rò rỉ nước tùy chọn phát hiện tiếp xúc với nước, bộ truyền động sẽ tự động đóng van và kích hoạt đèn báo màu đỏ. Đây là một phản ứng an toàn có dây cứng, hoạt động độc lập với thiết bị điện tử của đồng hồ đo ngược dòng, giảm sự phụ thuộc vào sự can thiệp của phần mềm cơ sở.
Đội lắp đặt cần vận hành van trước khi cấp nguồn và đội bảo trì cần cách mở hoặc đóng van trong quá trình bảo trì. KY-KT-27 hỗ trợ vận hành khẩn cấp bằng tay cùng với điều khiển từ xa bằng điện nên van không bao giờ bị kẹt.
Bảng dưới đây phản ánh cấu hình KY-KT-27 tiêu chuẩn. Trong trường hợp nền tảng đồng hồ đo của bạn hoạt động ở điện áp, đường cong mô-men xoắn hoặc quy ước nối dây khác, những thông số này có thể được tùy chỉnh trong quá trình đánh giá OEM.
| tham số | Giá trị tiêu chuẩn | Ghi chú mua sắm |
|---|---|---|
| Người mẫu | KY-KT-27 | Xác nhận mã model trên mẫu và bảng dữ liệu |
| Điện áp định mức | 24 V DC | Phạm vi hoạt động 23–25 V; xác nhận khả năng tương thích với đường ray điện của đồng hồ |
| Hoạt động hiện tại | 80 mA | Ngân sách dành cho dòng điện cực đại trong quá trình di chuyển của van, không chỉ ở chế độ chờ |
| Dòng điện rôto bị khóa | 450 mA | Hữu ích cho việc định cỡ mạch điều khiển và bảo vệ |
| mô-men xoắn đầu ra | ≥1,8 N·m | Đo ở điện áp định mức; xác nhận chống lại mô-men xoắn chỗ ngồi van |
| Tỷ lệ giảm | 2400:1 | Phù hợp với bệ van DN15–DN20 |
| Thời gian đáp ứng của van | 10 giây | Mở để đóng hoặc đóng để mở ở điện áp định mức |
| Đánh giá chống thấm nước | IP66 | Thích hợp cho các vỏ đồng hồ ẩm ướt, dễ bị bắn tung tóe và ngoài trời |
| Đấu dây | Cáp nguồn + cáp báo rò rỉ | Chiều dài cáp, loại đầu nối và màu dây có thể được tùy chỉnh |
Nếu ứng dụng của bạn chạy trên 3,6 V, 5 V hoặc 12 V hoặc yêu cầu mức mô-men xoắn khác, nhóm kỹ thuật của Kaiye có thể xem xét tải van và đề xuất cấu hình bộ truyền động phù hợp thay vì buộc SKU tiêu chuẩn vào nền van không tương thích.
Đối với người mua OEM, bộ truyền động chỉ hoạt động tốt khi nó phù hợp với vỏ đồng hồ, thân van và bảng điều khiển. KY-KT-27 sử dụng thiết kế tích hợp, nhỏ gọn dành cho vỏ đồng hồ thông minh có không gian hạn chế, với sơ đồ nối dây tách nguồn điện khỏi mạch phát hiện rò rỉ.
Hệ thống dây điện.Thiết bị truyền động được cấp nguồn thông qua một cáp chuyên dụng. Mạch truyền động phải có kích thước phù hợp với dòng điện rôto bị khóa là 450 mA, ngay cả khi dòng điện hoạt động bình thường là 80 mA, vì chỗ ngồi van có thể yêu cầu dòng điện cao hơn trong thời gian ngắn. Nên bảo vệ phân cực ngược trên bảng công tơ nếu bộ truyền động có thể thay thế được tại hiện trường.
Dây báo động rò rỉ.Cáp rò rỉ là một đầu vào riêng biệt. Khi cáp cảm biến phát hiện tiếp xúc với nước, bộ truyền động sẽ đóng van và kích hoạt đèn báo màu đỏ. Mạch này phải được coi là đầu vào an toàn, không phải tín hiệu đo sáng và phải độc lập với mô-đun giao tiếp để khi lỗi giao tiếp không vô hiệu hóa việc đóng do rò rỉ.
Giao diện gắn kết.Bộ truyền động được thiết kế xung quanh thân van và kiểu lắp được sử dụng trên thân van đồng hồ thông minh DN15–DN20. Trước khi phát hành khối lượng, người mua nên xác nhận hình vuông của thân, khoảng cách giữa các lỗ lắp và hướng của bộ truyền động bên trong vỏ đồng hồ. Kaiye có thể cung cấp mẫu để kiểm tra độ khít cơ học trước khi đặt hàng sản xuất.
Nếu bạn cũng đang tìm nguồn cung cấp vỏ đồng hồ hoặc cụm van hoàn chỉnh, bộ truyền động có thể được xem xét cùng vớivỏ đồng hồ nướcvà thân van để giảm sự không khớp giao diện khi lắp ráp.
Bộ truyền động được định vị để điều khiển van lỗ khoan nhỏ trong đó hoạt động từ xa bằng điện và đóng an toàn quan trọng hơn việc truyền động tốc độ cao. Các ứng dụng khối lượng điển hình bao gồm:
Mở/đóng từ xa để kiểm soát thanh toán, quản lý nợ đọng và phản hồi rò rỉ trong các tòa nhà chung cư và tài khoản dân cư do cơ quan tiện ích quản lý.
Tự động tắt khi phát hiện rò rỉ, kiểm soát mức bể và vận hành van chu trình lọc trong thiết bị lọc thương mại và thiết bị sử dụng.
Lắp đặt hàng loạt trong cải tạo cộng đồng cũ, quản lý nước trong khuôn viên trường và đo đạc phụ của khu công nghiệp, nơi các thiết bị truyền động được mua với số lượng bốn hoặc năm chữ số.
Cung cấp thiết bị truyền động cho các nhà sản xuất đồng hồ nước và cửa hàng tự động hóa van tích hợp thiết bị truyền động vào đồng hồ hoặc sản phẩm van của riêng họ trước khi vận chuyển đến công ty điện lực.
Vì bộ truyền động là một phần của nền tảng linh kiện đồng hồ nước rộng hơn của Kaiye nên người mua tìm nguồn cung ứng nhiều linh kiện có thể củng cố trình độ chuyên môn và hậu cần. Nếu dự án của bạn cũng yêu cầu giao tiếp không dây ở cấp độ đồng hồ đo thì bộ truyền động được thiết kế để hoạt động cùng với Kaiyeđồng hồ nước không dâynền tảng, trong đó điều khiển van và truyền dữ liệu từ xa được coi là một hệ thống chứ không phải là hai bộ phận đủ tiêu chuẩn riêng biệt.

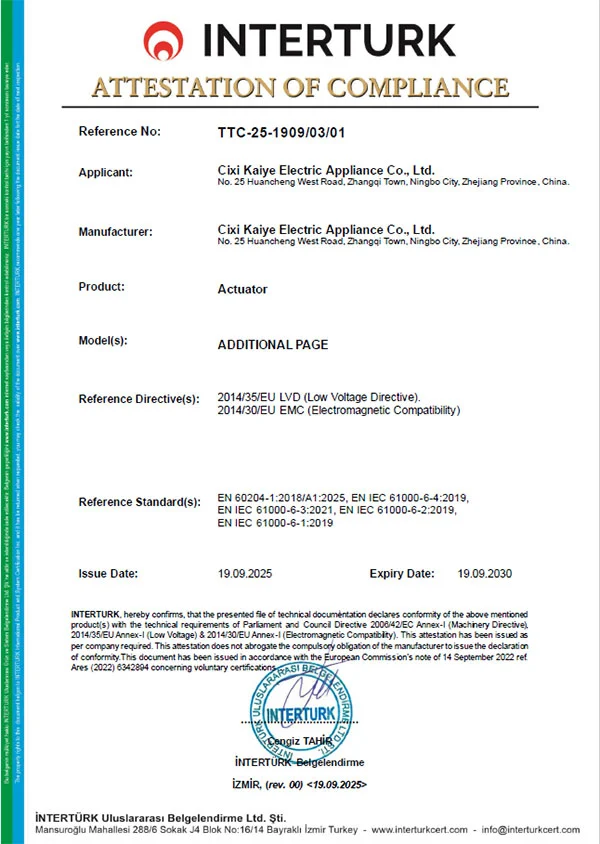

Đối với người mua B2B, “nhà sản xuất” có nghĩa là kiểm soát quy trình chứ không chỉ là một công ty thương mại có danh mục. Kaiye vận hành hệ thống chất lượng ISO 9001, tiến hành sản xuất tự động cho các cụm thiết bị truyền động và đã sản xuất thiết bị truyền động đồng hồ nước trong hơn hai thập kỷ. KY-KT-27 được hưởng lợi từ cơ sở sản xuất đó theo ba cách cụ thể:
Tính nhất quán hàng loạt.Bánh răng kim loại được gia công theo kích thước được kiểm soát. Việc lắp ráp tự động làm giảm sự biến đổi giữa các đơn vị trong lưới bánh răng, công suất mô-men xoắn và thời gian phản hồi—rất quan trọng khi bạn lắp đặt hàng nghìn bộ truyền động trong một dự án tiện ích.
Kiểm tra đầu vào và thử nghiệm cuối cùng.Sản xuất tiêu chuẩn bao gồm kiểm tra chức năng về dòng điện rút ra, thời gian đáp ứng và hành trình của van. Người mua có thể yêu cầu quy trình kiểm tra và kế hoạch lấy mẫu trước khi đặt hàng số lượng lớn.
Truy xuất nguồn gốc.Mã mẫu, lô sản xuất và hồ sơ kiểm tra được lưu giữ để nếu xuất hiện sự cố tại hiện trường, nhóm bị ảnh hưởng có thể được cách ly thay vì coi mọi bộ truyền động trong dự án là nghi ngờ. Để biết thêm về cơ sở sản xuất và hệ thống chất lượng của Kaiye, hãy xemhồ sơ công ty và tổng quan về sản xuất.
KY-KT-27 có sẵn dưới dạng thiết bị tiêu chuẩn, nhưng tiêu chuẩn không có nghĩa là cố định. Đối với người mua OEM và dự án, các mục sau thường được tùy chỉnh sau khi xem xét kỹ thuật:
Logic điện áp và ổ đĩa.Nếu bảng đồng hồ của bạn cung cấp điện áp 3,6 V, 5 V hoặc 12 V thay vì 24 V, bộ truyền động có thể được xem xét và khớp. Phân cực tín hiệu điều khiển và logic đóng/mở cũng có thể được căn chỉnh phù hợp với bo mạch của bạn.
Cáp và đầu nối.Chiều dài cáp, thước dây, mã màu và loại đầu nối có thể được chỉ định để phù hợp với vỏ đồng hồ và bộ phận lắp ráp của bạn.
Tỷ số mô-men xoắn và bánh răng.Đối với các van có mô-men xoắn chỗ ngồi cao hơn hoặc hình dạng thân khác nhau, tỷ số truyền hoặc cấp động cơ thay thế có thể phù hợp hơn cấu hình tiêu chuẩn 2400:1.
Xây dựng thương hiệu và đóng gói.Đánh dấu nhãn hiệu riêng, đóng gói trung tính và ghi nhãn theo dự án cụ thể có sẵn cho các đơn đặt hàng số lượng lớn.
MOQ điển hình cho cấu hình tiêu chuẩn bắt đầu từ 500 chiếc; điện áp, cáp hoặc nhãn hiệu tùy chỉnh có thể yêu cầu MOQ cao hơn và bước phê duyệt mẫu. Thời gian giao hàng cho các đơn vị tiêu chuẩn thường là 15–25 ngày làm việc sau khi xác nhận đơn hàng và mẫu, tùy thuộc vào số lượng đặt hàng và tính sẵn có của thành phần. MOQ cuối cùng và thời gian giao hàng được xác nhận tại báo giá.
Số lượng đặt hàng tối thiểu là bao nhiêu?
Cấu hình tiêu chuẩn bắt đầu từ 500 chiếc. Điện áp, cáp, đầu nối hoặc nhãn hiệu tùy chỉnh có thể yêu cầu MOQ cao hơn và bước phê duyệt mẫu.
Bộ truyền động có thể được tùy chỉnh cho 3,6V, 5V hoặc 12V không?
Đúng. Thiết bị tiêu chuẩn là 24V DC, nhưng biến tần có thể được xem xét và kết hợp với các hệ thống 3,6V, 5V hoặc 12V sau khi đánh giá kỹ thuật.
Thời gian dẫn đầu là gì?
Các đơn vị tiêu chuẩn thường mất 15–25 ngày làm việc sau khi xác nhận đơn hàng và mẫu, tùy thuộc vào số lượng đặt hàng và tính sẵn có của thành phần.
Nó có tự động đóng van khi rò rỉ nước không?
Có, khi cáp cảnh báo rò rỉ phát hiện tiếp xúc với nước, bộ truyền động sẽ đóng van và kích hoạt đèn báo cảnh báo màu đỏ.
