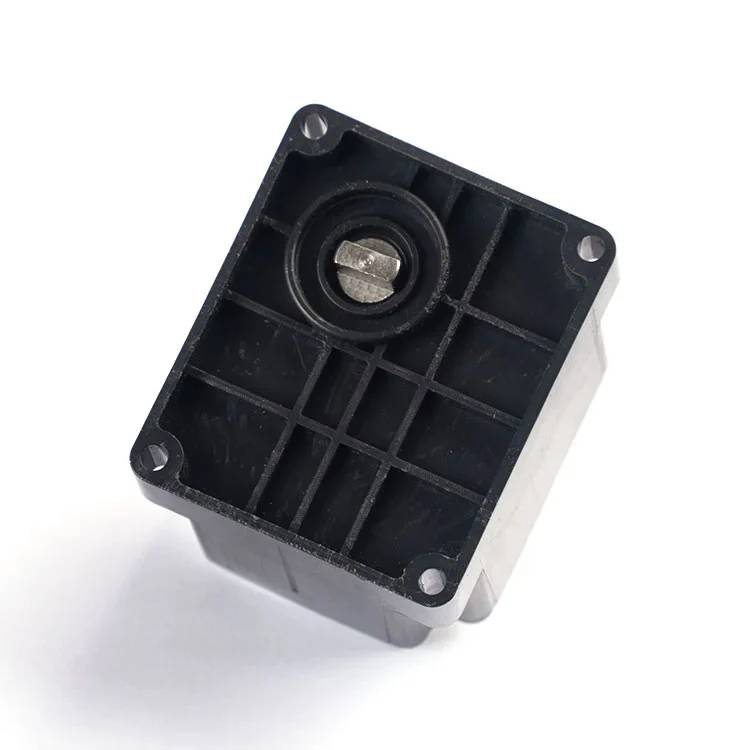

Thiết bị truyền động không dây đồng hồ nước 3.6V dành cho đồng hồ nước thông minh DN15–DN25.
Kết nối cắm và chạy 5 chân 2.0mm không dây, không hàn cáp. 3,6V DC · Có thể hoạt động 2,5–5V · Giảm kép: 2400:1 cho DN15–DN20, 3700:1 cho DN25 · Mô-men xoắn ≥1,8–2,7 N·m · Dòng điện hoạt động 25 mA · Dòng điện rôto khóa 450 mA · Đóng/mở 10–16 giây · IP67.
Được thiết kế để lắp ráp đồng hồ tự động và nền tảng đồng hồ thông minh chạy bằng pin. Chức năng và trình tự ghim có thể được tùy chỉnh.
Định nghĩa chân OEM, đầu nối và tùy chỉnh nhãn hiệu. MOQ và thời gian giao hàng được xác nhận tại báo giá.Gửi thông số kỹ thuật nền tảng đồng hồ của bạn để có báo giá phù hợp.
Nếu bạn đang tìm nguồn cung ứng thiết bị truyền động cho dây chuyền sản xuất đồng hồ nước thông minh, bạn có thể đoán trước được các câu hỏi phê duyệt: kết nối có yêu cầu hàn cáp không, mô-men xoắn có giữ được trên một van cũ không và định nghĩa chân cắm có khớp với bảng đồng hồ của bạn mà không cần làm lại không? Thiết bị truyền động không dây này được xây dựng dựa trên ba hạn chế đó.
Kaiye đã sản xuất thiết bị truyền động đồng hồ nước kể từ khi áp dụng đồng hồ đo thông minh sớm, với công suất thiết bị truyền động hàng năm là10 triệu bộvà hơn 30 năm kinh nghiệm sản xuất phần cứng và van điều khiển. Thiết bị truyền động không dây này là một phần của nền tảng đã được kiểm chứng về khối lượng—được thiết kế để tích hợp OEM, tính nhất quán của lô và thời gian thực hiện có thể dự đoán được.
Dưới đây bạn sẽ tìm thấy sự so sánh kết nối, thông số hoạt động, định nghĩa chân cắm, giới hạn mua sắm và các câu hỏi kỹ thuật mà nhóm kỹ thuật của bạn sẽ hỏi trước khi phê duyệt mẫu.
Căn chỉnh phích cắm 5 chân 2,0mm với ổ cắm bảng đồng hồ và đặt bộ truyền động vào thân van.
Kiểm tra xem phích cắm đã được cắm hoàn toàn chưa và chân tiếp xúc có ổn định không. Không cần hàn cáp.
Bật nguồn và kiểm tra phản hồi đóng/mở, dòng điện rút ra và hành trình của van trước khi xuất xưởng.
Bảng dưới đây phản ánh cấu hình bộ truyền động không dây tiêu chuẩn. Trong trường hợp nền tảng đồng hồ của bạn hoạt động ở điện áp, đường cong mô-men xoắn hoặc định nghĩa chân cắm khác, những thông số này có thể được tùy chỉnh trong quá trình đánh giá OEM.
| tham số | Giá trị tiêu chuẩn | Ghi chú mua sắm |
|---|---|---|
| Điện áp định mức | 3,6 V DC | Xác nhận khả năng tương thích với bộ pin đồng hồ |
| Phạm vi điện áp hoạt động | 2,5–5 V DC | Điện áp cao hơn trong phạm vi mang lại mô-men xoắn lớn hơn nhưng rút ngắn tuổi thọ |
| Hoạt động hiện tại | 25 mA | Ngân sách dành cho dòng điện cực đại trong quá trình di chuyển của van, không chỉ ở chế độ chờ |
| Dòng điện rôto bị khóa | Xấp xỉ. 450 mA (động cơ 300-series) | Hữu ích cho việc định cỡ mạch điều khiển và bảo vệ |
| Tỷ lệ giảm | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Tỷ lệ giảm phù hợp với kích thước van; không sử dụng 2400:1 trên DN25 |
| mô-men xoắn đầu ra | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Xác nhận mô men tựa của van và kích thước ống |
| Thời gian mở/đóng | 10 giây (2400:1) 16 giây (3700:1) |
Mở để đóng hoặc đóng để mở ở điện áp định mức |
| Đánh giá chống thấm nước | IP67 | Chống bụi và bảo vệ chống ngâm nước tạm thời |
| Sự liên quan | Cắm và chạy 5 chân 2.0mm, không hàn cáp | Chức năng và trình tự ghim có thể được tùy chỉnh |
Nếu bảng đồng hồ của bạn sử dụng định nghĩa chân cắm khác hoặc yêu cầu một đầu nối khác, nhóm kỹ thuật của Kaiye có thể xem xét giao diện và đề xuất cấu hình phù hợp thay vì buộc phích cắm tiêu chuẩn vào bảng không tương thích.

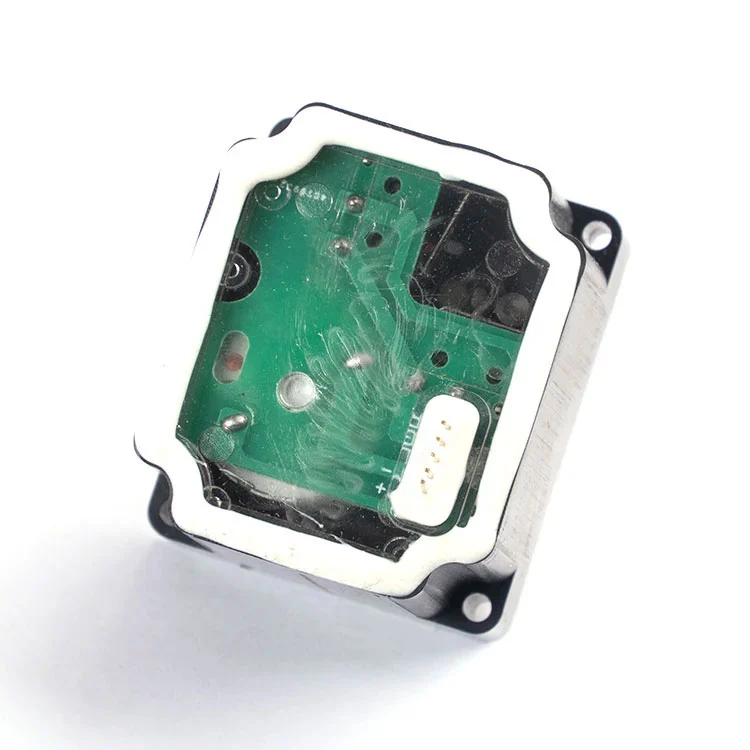

Bộ truyền động sử dụng giao diện 5 chân 2.0mm tiêu chuẩn. Các chức năng và trình tự ghim có thể được tùy chỉnh theo yêu cầu dự án của bạn.
| Số chân cắm (2.0mm) | Định nghĩa chức năng ghim |
|---|---|
| I | Tín hiệu điều khiển mở van |
| II | Thiết bị đầu cuối chung (COM) |
| III | Tín hiệu điều khiển đóng van |
| IV | Nguồn DC dương (+) |
| V | Nguồn DC âm (-) |
Chân cắm điện.Chân IV và V cấp nguồn cho động cơ. Mạch truyền động phải có kích thước phù hợp với dòng điện rôto bị khóa là 450 mA, ngay cả khi dòng điện hoạt động bình thường là 25 mA, vì chỗ ngồi van có thể yêu cầu dòng điện cao hơn trong thời gian ngắn. Nên bảo vệ phân cực ngược trên bảng công tơ nếu bộ truyền động có thể thay thế được tại hiện trường.
Các chân điều khiển.Chân I, II và III mang điều khiển đóng/mở và COM. Mạch này phải được coi là đầu vào điều khiển, không phải đường dây điện và phải độc lập với mô-đun giao tiếp để lỗi giao tiếp không làm mất khả năng điều khiển van.
Trước khi phát hành khối lượng, người mua nên xác nhận trình tự chốt, hướng phích cắm và vị trí bộ truyền động bên trong vỏ đồng hồ. Kaiye có thể cung cấp mẫu để kiểm tra sự phù hợp về cơ và điện trước khi đặt hàng sản xuất.
Bộ truyền động được định vị cho các nền tảng đồng hồ đo thông minh, nơi lắp ráp plug-and-play, dòng điện thấp và kết nối chốt ổn định quan trọng hơn việc truyền động tốc độ cao. Các ứng dụng khối lượng điển hình bao gồm:
Vì bộ truyền động là một phần của nền tảng linh kiện đồng hồ nước rộng hơn của Kaiye nên người mua tìm nguồn cung ứng nhiều linh kiện có thể củng cố trình độ chuyên môn và hậu cần. Nếu dự án của bạn cũng yêu cầu giao tiếp không dây ở cấp độ đồng hồ đo thì bộ truyền động được thiết kế để hoạt động cùng với Kaiyeđồng hồ nước không dâynền tảng. Bạn cũng có thể xem lại toàn bộphạm vi truyền động đồng hồ nướccho các mô hình liên quan.
Đối với người mua B2B, “nhà sản xuất” có nghĩa là kiểm soát quy trình chứ không chỉ là một công ty thương mại có danh mục. Kaiye vận hành hệ thống chất lượng ISO 9001, tiến hành sản xuất tự động cho các cụm thiết bị truyền động và đã sản xuất thiết bị truyền động đồng hồ nước trong hơn hai thập kỷ. Thiết bị truyền động không dây này được hưởng lợi từ cơ sở sản xuất đó theo ba cách cụ thể:
Tính nhất quán hàng loạt.Kết nối chốt không dây loại bỏ việc hàn cáp thủ công, đây là một trong những nguyên nhân lớn nhất gây ra sự biến đổi giữa các đơn vị trong lắp ráp bộ truyền động. Kích thước chốt được lắp ráp tự động và được kiểm soát giúp giảm sự biến đổi về điện trở tiếp xúc và thời gian đáp ứng.
Kiểm tra đầu vào và thử nghiệm cuối cùng.Sản xuất tiêu chuẩn bao gồm kiểm tra chức năng về dòng điện rút ra, thời gian đáp ứng và hành trình của van. Người mua có thể yêu cầu quy trình kiểm tra và kế hoạch lấy mẫu trước khi đặt hàng số lượng lớn.
Truy xuất nguồn gốc.Mã mẫu, lô sản xuất và hồ sơ kiểm tra được lưu giữ để nếu xuất hiện sự cố tại hiện trường, nhóm bị ảnh hưởng có thể được cách ly thay vì coi mọi bộ truyền động trong dự án là nghi ngờ. Để biết thêm về cơ sở sản xuất và hệ thống chất lượng của Kaiye, hãy xemhồ sơ công ty và tổng quan về sản xuất.
Bộ truyền động không dây có sẵn dưới dạng thiết bị tiêu chuẩn, nhưng tiêu chuẩn không có nghĩa là cố định. Đối với người mua OEM và dự án, các mục sau thường được tùy chỉnh sau khi xem xét kỹ thuật:
Định nghĩa và trình tự pin.Chức năng ghim và thứ tự ghim có thể được căn chỉnh với bảng đồng hồ của bạn.
Đầu nối và vỏ.Loại phích cắm, hướng và vỏ bộ truyền động có thể được chỉ định để phù hợp với vỏ đồng hồ và bộ phận lắp ráp của bạn.
Tỷ lệ giảm.Nếu kích thước van của bạn nằm ngoài DN15–DN25 hoặc mô-men xoắn chỗ ngồi không bình thường thì tỷ số truyền hoặc cấp động cơ thay thế có thể phù hợp hơn cấu hình tiêu chuẩn 2400:1 hoặc 3700:1.
Xây dựng thương hiệu và đóng gói.Đánh dấu nhãn hiệu riêng, đóng gói trung tính và ghi nhãn theo dự án cụ thể có sẵn cho các đơn đặt hàng số lượng lớn.
MOQ điển hình và thời gian giao hàng được xác nhận tại báo giá. Giao hàng tiêu chuẩn thường là 15–30 ngày sau khi xác nhận đơn đặt hàng và mẫu, tùy thuộc vào số lượng đặt hàng và tính sẵn có của thành phần.
“Không có dây” nghĩa là gì trên thiết bị truyền động này?
Nó đề cập đến kết nối chốt không dây: bộ truyền động cắm trực tiếp vào đế đồng hồ và mô-đun điện tử thông qua giao diện 5 chân 2,0mm, không cần hàn cáp. Điều này giúp đơn giản hóa việc lắp ráp và hỗ trợ dây chuyền sản xuất tự động.
Thiết bị truyền động không dây phù hợp với cỡ máy đo nước nào?
Nó được thiết kế cho đồng hồ nước thông minh DN15–DN25. Sử dụng mức giảm 2400:1 cho máy đo DN15 và DN20 và mức giảm 3700:1 cho máy đo DN25.
Định nghĩa pin là gì?
Định nghĩa 5 chân 2.0mm tiêu chuẩn là: Tín hiệu điều khiển mở van I, cực chung II (COM), tín hiệu điều khiển đóng van III, nguồn IV DC dương (+), nguồn V DC âm (-). Chức năng và trình tự ghim có thể được tùy chỉnh.
Định nghĩa chân cắm, cáp hoặc nhãn hiệu có thể được tùy chỉnh không?
Đúng. Chức năng ghim, trình tự ghim, loại đầu nối và đánh dấu nhãn riêng có thể được chỉ định cho các đơn đặt hàng số lượng lớn sau khi xem xét kỹ thuật.
Thời gian giao hàng cho các đơn hàng thông thường là bao lâu?
Thời gian giao hàng thường là 15–30 ngày và có thể ngắn hơn hoặc dài hơn tùy thuộc vào thời gian sản xuất và số lượng đặt hàng.
