Thiết bị truyền động mô-đun đồng hồ nước
  • Thiết bị truyền động mô-đun đồng hồ nướcThiết bị truyền động mô-đun đồng hồ nước

Thiết bị truyền động mô-đun đồng hồ nước

Thiết bị truyền động mô-đun đồng hồ nước 3.6V cho đồng hồ nước thông minh DN15–DN25.

3,6V DC · Có thể hoạt động 2,5–5V · Giảm kép: 2400:1 cho DN15–DN20, 3700:1 cho DN25 · Mô-men xoắn ≥1,8–2,7 N·m · Dòng điện hoạt động 25 mA · Dòng điện rôto khóa 450 mA · Đóng/mở 10–16 giây · IP67.

Đầu nối 4P loại PH có 6 dây (4 tín hiệu + 2 nguồn). Được thiết kế cho nền tảng đồng hồ thông minh mô-đun chạy bằng pin.

Tùy chỉnh cáp, đầu nối và nhãn hiệu OEM. MOQ và thời gian giao hàng được xác nhận tại báo giá.Gửi thông số kỹ thuật nền tảng đồng hồ của bạn để có báo giá phù hợp.

Cung cấp OEM / ODM · Thiết bị truyền động mô-đun tỷ lệ kép

Bán buôn Thiết bị truyền động mô-đun đồng hồ nước cho nền tảng đồng hồ thông minh DN15–DN25

Nếu bạn đang tìm nguồn cung ứng bộ truyền động mô-đun cho bệ đồng hồ nước thông minh, thì có thể đoán trước được các câu hỏi phê duyệt: tỷ lệ giảm có phù hợp với kích thước van không, mô-men xoắn có giữ được trên một van cũ không, đầu nối và định nghĩa dây có khớp với bảng đồng hồ của bạn mà không cần làm lại không? Thiết bị truyền động mô-đun 3.6V này được chế tạo dựa trên ba hạn chế đó.

Kaiye đã sản xuất thiết bị truyền động đồng hồ nước kể từ khi áp dụng đồng hồ đo thông minh sớm, với công suất thiết bị truyền động hàng năm là10 triệu bộvà hơn 30 năm kinh nghiệm sản xuất phần cứng và van điều khiển. Thiết bị truyền động mô-đun này là một phần của nền tảng đã được kiểm chứng về số lượng—được thiết kế để tích hợp OEM, tính nhất quán của lô và thời gian thực hiện có thể dự đoán được.

Dưới đây, bạn sẽ tìm thấy lựa chọn tỷ lệ kép, thông số làm việc, logic nối dây và đầu nối, giới hạn mua sắm cũng như các câu hỏi kỹ thuật mà nhóm kỹ thuật của bạn sẽ hỏi trước khi phê duyệt mẫu.

2400:1 · DN15–DN20

Nền tảng dân cư tiêu chuẩn
Tỷ lệ giảm
2400:1
mô-men xoắn đầu ra
≥1,8 N·m
Thời gian mở/đóng
10 giây
Điện áp định mức
3,6 V DC
Dòng điện hoạt động
25 mA

3700:1 · DN25

Lỗ khoan lớn hơn / mô-men xoắn chỗ ngồi cao hơn
Tỷ lệ giảm
3700:1
mô-men xoắn đầu ra
≥2,7 N·m
Thời gian mở/đóng
16 giây
Điện áp định mức
3,6 V DC
Dòng điện hoạt động
25 mA

Thiết bị truyền động mô-đun thực sự giải quyết được điều gì cho người mua

Hầu hết các vấn đề về tích hợp mô-đun-thiết bị truyền động không xuất phát từ động cơ. Chúng đến từ việc chọn sai tỷ lệ giảm cho kích thước van, dòng điện tiêu hao bộ pin nhanh hơn dự kiến ​​hoặc định nghĩa đầu nối và dây không khớp với bảng công tơ. Bộ truyền động này giải quyết trực tiếp ba điểm lỗi đó.

  • Tỷ lệ kép phù hợp với kích thước van.2400:1 cho DN15–DN20 và 3700:1 cho DN25. Phiên bản 3700:1 cung cấp ≥2,7 N·m để xử lý mô-men xoắn ngồi cao hơn của van DN25, trong khi phiên bản 2400:1 giữ thời gian phản hồi ở mức 10 giây đối với các lỗ khoan nhỏ hơn.
  • Dòng điện rút ra thấp đối với đồng hồ chạy bằng pin.Dòng điện hoạt động là 25 mA ở điện áp danh nghĩa 3,6V, với dòng điện rôto khóa là 450 mA. Dòng điện hoạt động thấp cho phép bộ truyền động chạy từ bộ pin mà không bị tiêu hao quá nhiều, trong khi hình rôto bị khóa cho mạch điều khiển của bạn biết điều gì sẽ xảy ra trong quá trình đặt van.
  • Đầu nối 4P loại PH, 6 dây.4 đường tín hiệu cộng với 2 dây nguồn. Đầu nối dành cho các bệ đồng hồ mô-đun trong đó bộ truyền động cắm vào bảng thay vì nối dây cứng.
  • IP67 cho hố đo ẩm và ngoài trời.Vỏ được xếp hạng IP67 về khả năng ngâm nước và bụi xâm nhập tạm thời, thích hợp cho hộp đồng hồ ngoài trời, hố ngầm và tủ tiện ích ẩm ướt.

Thông số kỹ thuật Người mua nên xác minh trước khi đặt hàng

Bảng dưới đây phản ánh cấu hình bộ truyền động mô-đun tiêu chuẩn. Trong trường hợp nền tảng đồng hồ của bạn hoạt động trên một điện áp, đường cong mô-men xoắn hoặc quy ước đầu nối khác, những thông số này có thể được tùy chỉnh trong quá trình đánh giá OEM.

tham số Giá trị tiêu chuẩn Ghi chú mua sắm
Điện áp định mức 3,6 V DC Xác nhận khả năng tương thích với bộ pin đồng hồ
Phạm vi điện áp hoạt động 2,5–5 V DC Điện áp cao hơn trong phạm vi mang lại mô-men xoắn lớn hơn nhưng rút ngắn tuổi thọ
Hoạt động hiện tại 25 mA Ngân sách dành cho dòng điện cực đại trong quá trình di chuyển của van, không chỉ ở chế độ chờ
Dòng điện rôto bị khóa 450 mA Hữu ích cho việc định cỡ mạch điều khiển và bảo vệ
Tỷ lệ giảm 2400:1 (DN15–DN20)
3700:1 (DN25)
Tỷ lệ giảm phù hợp với kích thước van; không sử dụng 2400:1 trên DN25
mô-men xoắn đầu ra ≥1,8 N·m (2400:1)
≥2,7 N·m (3700:1)
Xác nhận mô men tựa của van và kích thước ống
Thời gian mở/đóng 10 giây (2400:1)
16 giây (3700:1)
Mở để đóng hoặc đóng để mở ở điện áp định mức
Đánh giá chống thấm nước IP67 Thích hợp cho các vỏ đồng hồ ẩm ướt, dễ bị bắn tung tóe và ngoài trời
Đầu nối Loại PH, 4P với 6 dây 4 đường tín hiệu + 2 dây nguồn; xác nhận định nghĩa dây dựa vào biểu dữ liệu

Nếu bảng công tơ của bạn sử dụng đầu nối khác hoặc mong muốn định nghĩa dây khác, nhóm kỹ thuật của Kaiye có thể xem xét bộ dây và đề xuất cấu hình phù hợp thay vì buộc phích cắm tiêu chuẩn vào bảng không tương thích.

Đấu dây và đầu nối: Điều kỹ sư hỏi đầu tiên

Đối với bệ công tơ mô-đun, bộ truyền động chỉ hoạt động tốt khi nó vừa khít với bảng công tơ, thân van và vỏ. Thiết bị truyền động này sử dụng đầu nối 4P loại PH có 6 dây: 4 đường tín hiệu cộng với 2 dây nguồn. Phích cắm được thiết kế để cắm trực tiếp vào bảng đồng hồ thay vì đi dây cứng.

Hệ thống dây điện.Cặp nguồn cấp điện cho động cơ. Mạch truyền động phải có kích thước phù hợp với dòng điện rôto bị khóa là 450 mA, ngay cả khi dòng điện hoạt động bình thường là 25 mA, vì chỗ ngồi van có thể yêu cầu dòng điện cao hơn trong thời gian ngắn. Nên bảo vệ phân cực ngược trên bảng công tơ nếu bộ truyền động có thể thay thế được tại hiện trường.

Đấu dây tín hiệu.4 đường tín hiệu mang điều khiển đóng/mở và phản hồi vị trí. Mạch này phải được coi là đầu vào điều khiển, không phải đường dây điện và phải độc lập với mô-đun giao tiếp để lỗi giao tiếp không làm mất khả năng điều khiển van.

Định nghĩa dây.Tài liệu sản phẩm hiện tại hiển thị 6 dây nhưng định nghĩa về màu sắc phải được xác nhận dựa trên bảng dữ liệu thực tế trước khi sản xuất. Người mua nên yêu cầu sơ đồ nối dây và sơ đồ chân cuối cùng trước khi phê duyệt mẫu.

Giao diện gắn kết.Bộ truyền động được thiết kế xung quanh thân van và kiểu lắp được sử dụng trên thân van đồng hồ thông minh mô-đun DN15–DN25. Trước khi phát hành khối lượng, người mua nên xác nhận hình vuông của thân, khoảng cách giữa các lỗ lắp và hướng của bộ truyền động bên trong vỏ đồng hồ. Kaiye có thể cung cấp mẫu để kiểm tra độ khít cơ học trước khi đặt hàng sản xuất.

Nếu bạn cũng đang tìm nguồn cung cấp vỏ đồng hồ hoặc cụm van hoàn chỉnh, bộ truyền động có thể được xem xét cùng vớivỏ đồng hồ nướcvà thân van để giảm sự không khớp giao diện khi lắp ráp.

Nơi sử dụng Bộ truyền động mô-đun: Ứng dụng phù hợp cho các dự án quy mô lớn

Bộ truyền động được định vị cho các nền tảng đồng hồ đo thông minh dạng mô-đun trong đó hoạt động chạy bằng pin, dòng điện thấp và đầu nối plug-in quan trọng hơn việc truyền động tốc độ cao. Các ứng dụng khối lượng điển hình bao gồm:

  • Đồng hồ nước dân dụng thông minh (DN15–DN20).Mở/đóng từ xa để kiểm soát thanh toán, quản lý nợ đọng và phản hồi rò rỉ trong các tòa nhà chung cư và tài khoản dân cư do cơ quan tiện ích quản lý. Sử dụng phiên bản 2400:1.
  • Đồng hồ đo dân dụng và thương mại nhẹ có lỗ khoan lớn hơn (DN25).Khi mô men tựa của van cao hơn và cần có phiên bản 3700:1 để duy trì khả năng đóng kín đáng tin cậy.
  • Hố đồng hồ không điện khí hóa.Việc lắp đặt đồng hồ đo ngầm và ngoài trời ở nơi không thể sử dụng nguồn điện lưới 220V hoặc cáp nguồn chuyên dụng và bộ truyền động chạy từ bộ pin của đồng hồ đo.
  • Nền tảng đồng hồ OEM.Cung cấp thiết bị truyền động cho các nhà sản xuất đồng hồ nước tích hợp thiết bị truyền động mô-đun vào sản phẩm đồng hồ của riêng họ trước khi vận chuyển đến công ty điện lực.

Vì bộ truyền động là một phần của nền tảng linh kiện đồng hồ nước rộng hơn của Kaiye nên người mua tìm nguồn cung ứng nhiều linh kiện có thể củng cố trình độ chuyên môn và hậu cần. Nếu dự án của bạn cũng yêu cầu giao tiếp không dây ở cấp độ đồng hồ đo thì bộ truyền động được thiết kế để hoạt động cùng với Kaiyeđồng hồ nước không dâynền tảng. Bạn cũng có thể xem lại toàn bộphạm vi truyền động đồng hồ nướccho các mô hình liên quan.

Chất lượng, tính nhất quán và ý nghĩa thực sự của “nhà sản xuất” ở đây

Đối với người mua B2B, “nhà sản xuất” có nghĩa là kiểm soát quy trình chứ không chỉ là một công ty thương mại có danh mục. Kaiye vận hành hệ thống chất lượng ISO 9001, tiến hành sản xuất tự động cho các cụm thiết bị truyền động và đã sản xuất thiết bị truyền động đồng hồ nước trong hơn hai thập kỷ. Thiết bị truyền động mô-đun này được hưởng lợi từ cơ sở sản xuất đó theo ba cách cụ thể:

Tính nhất quán hàng loạt.Bánh răng được gia công theo kích thước được kiểm soát. Việc lắp ráp tự động làm giảm sự biến đổi giữa các đơn vị trong lưới bánh răng, công suất mô-men xoắn và thời gian phản hồi—rất quan trọng khi bạn lắp đặt hàng nghìn bộ truyền động trong một dự án tiện ích.

Kiểm tra đầu vào và thử nghiệm cuối cùng.Sản xuất tiêu chuẩn bao gồm kiểm tra chức năng về dòng điện rút ra, thời gian đáp ứng và hành trình của van. Người mua có thể yêu cầu quy trình kiểm tra và kế hoạch lấy mẫu trước khi đặt hàng số lượng lớn.

Truy xuất nguồn gốc.Mã mẫu, lô sản xuất và hồ sơ kiểm tra được lưu giữ để nếu xuất hiện sự cố tại hiện trường, nhóm bị ảnh hưởng có thể được cách ly thay vì coi mọi bộ truyền động trong dự án là nghi ngờ. Để biết thêm về cơ sở sản xuất và hệ thống chất lượng của Kaiye, hãy xemhồ sơ công ty và tổng quan về sản xuất.

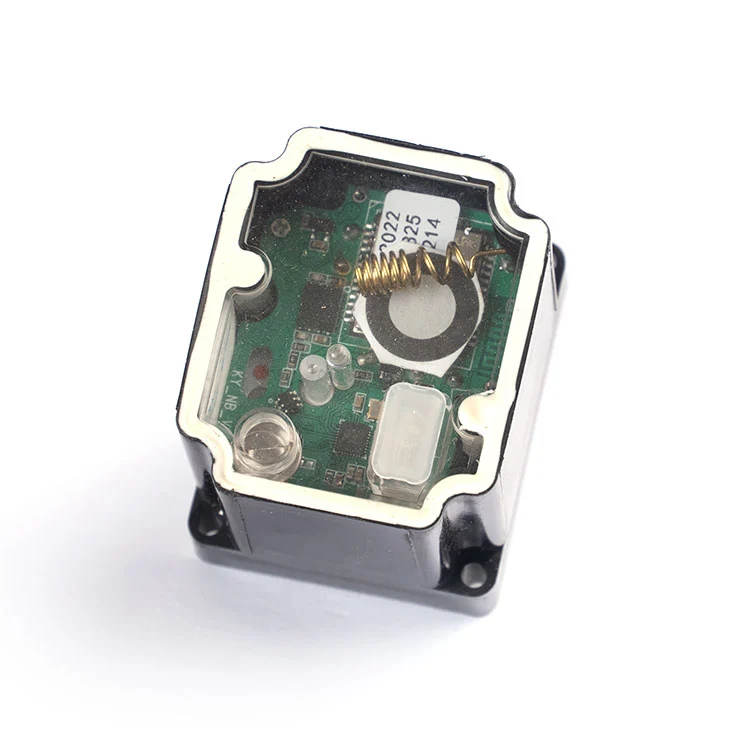

Water Meter Modular Actuator

Điều khoản mua sắm và tùy chỉnh OEM

Bộ truyền động mô-đun có sẵn dưới dạng thiết bị tiêu chuẩn, nhưng tiêu chuẩn không có nghĩa là cố định. Đối với người mua OEM và dự án, các mục sau thường được tùy chỉnh sau khi xem xét kỹ thuật:

Cáp và đầu nối.Chiều dài cáp, thước dây, mã màu và loại đầu nối có thể được chỉ định để phù hợp với vỏ đồng hồ và bộ phận lắp ráp của bạn.

Định nghĩa dây và logic điều khiển.Ánh xạ tín hiệu đóng/mở và phân cực nguồn có thể được căn chỉnh với bảng đồng hồ của bạn.

Tỷ lệ giảm.Nếu kích thước van của bạn nằm ngoài DN15–DN25 hoặc mô-men xoắn chỗ ngồi không bình thường thì tỷ số truyền hoặc cấp động cơ thay thế có thể phù hợp hơn cấu hình tiêu chuẩn 2400:1 hoặc 3700:1.

Xây dựng thương hiệu và đóng gói.Đánh dấu nhãn hiệu riêng, đóng gói trung tính và ghi nhãn theo dự án cụ thể có sẵn cho các đơn đặt hàng số lượng lớn.

MOQ điển hình và thời gian giao hàng được xác nhận tại báo giá. Giao hàng tiêu chuẩn thường là 15–30 ngày sau khi xác nhận đơn đặt hàng và mẫu, tùy thuộc vào số lượng đặt hàng và tính sẵn có của thành phần.

Câu hỏi thường gặp về mua sắm

Thiết bị truyền động mô-đun phù hợp với thông số kỹ thuật đồng hồ nước thông minh nào?
Bộ truyền động được thiết kế cho đồng hồ nước thông minh DN15–DN25. Sử dụng mức giảm 2400:1 cho máy đo DN15 và DN20 và mức giảm 3700:1 cho máy đo DN25, phù hợp với yêu cầu điều khiển van của từng cỡ nòng.

Ưu điểm của dòng điện hoạt động thấp (<25 mA) là gì?
Dòng điện hoạt động thấp giúp giảm mức tiêu thụ điện năng cho đồng hồ chạy bằng pin, kéo dài chu kỳ thay pin và giảm nhiệt và tiếng ồn trong quá trình vận hành.

Cấu hình đầu nối và dây điện là gì?
Bộ truyền động sử dụng đầu nối 4P loại PH có 6 dây: 4 đường tín hiệu cộng với 2 dây nguồn. Xác nhận định nghĩa màu dây chính xác so với bảng dữ liệu sản phẩm thực tế trước khi đặt hàng.

Cáp, đầu nối hoặc nhãn hiệu có thể được tùy chỉnh không?
Đúng. Chiều dài cáp, thước dây, mã màu, loại đầu nối và đánh dấu nhãn riêng có thể được chỉ định cho các đơn đặt hàng số lượng lớn.

Thời gian giao hàng cho các đơn hàng thông thường là bao lâu?
Thời gian giao hàng thường là 15–30 ngày và có thể ngắn hơn hoặc dài hơn tùy thuộc vào thời gian sản xuất và số lượng đặt hàng.
