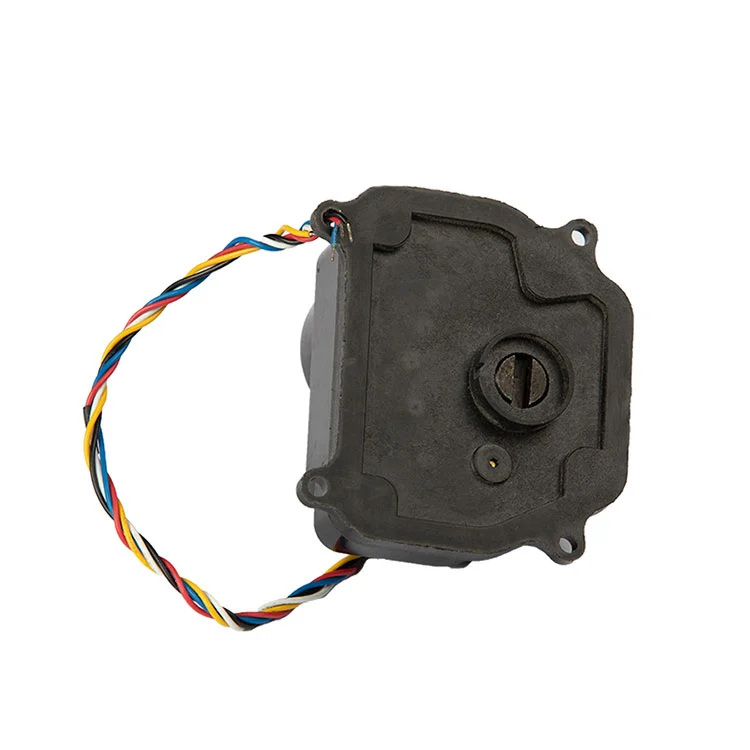

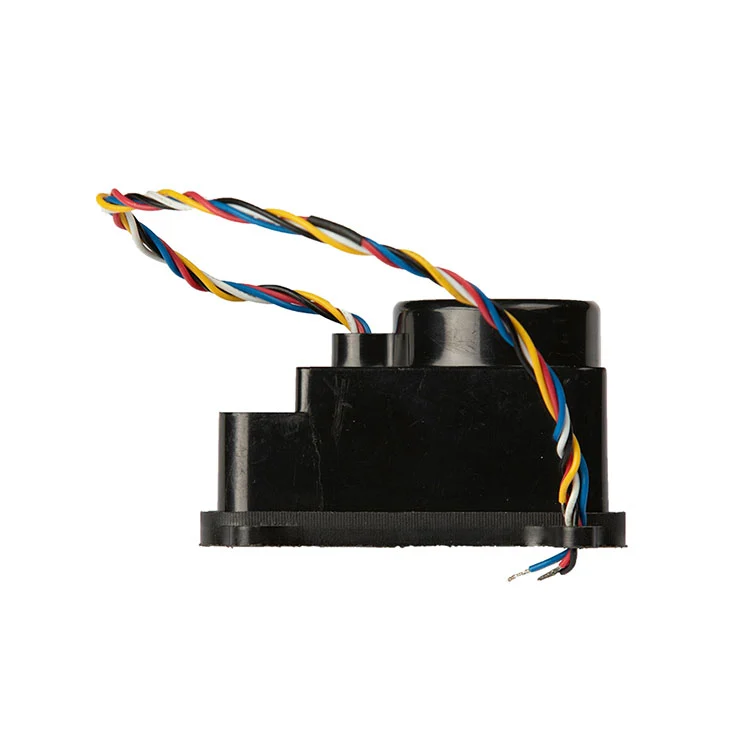

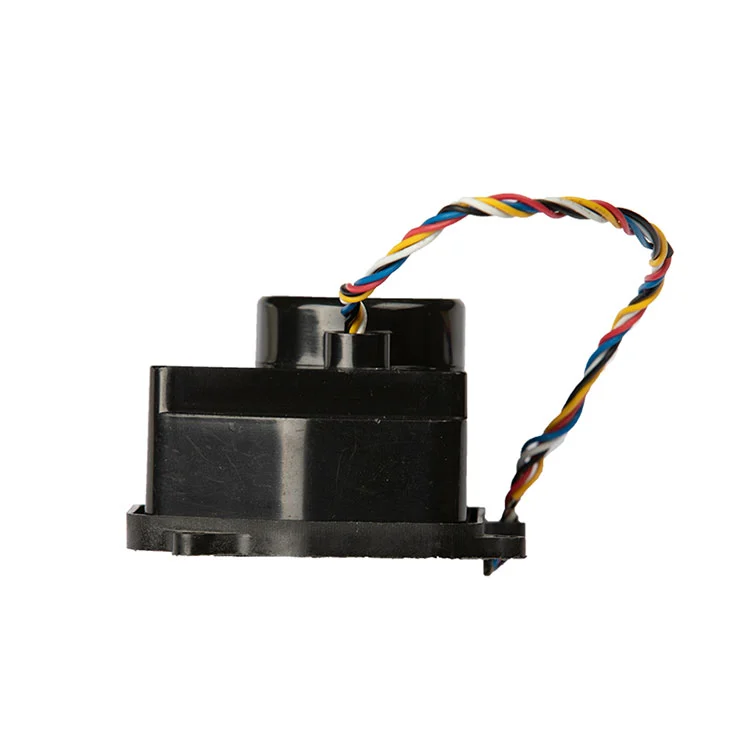

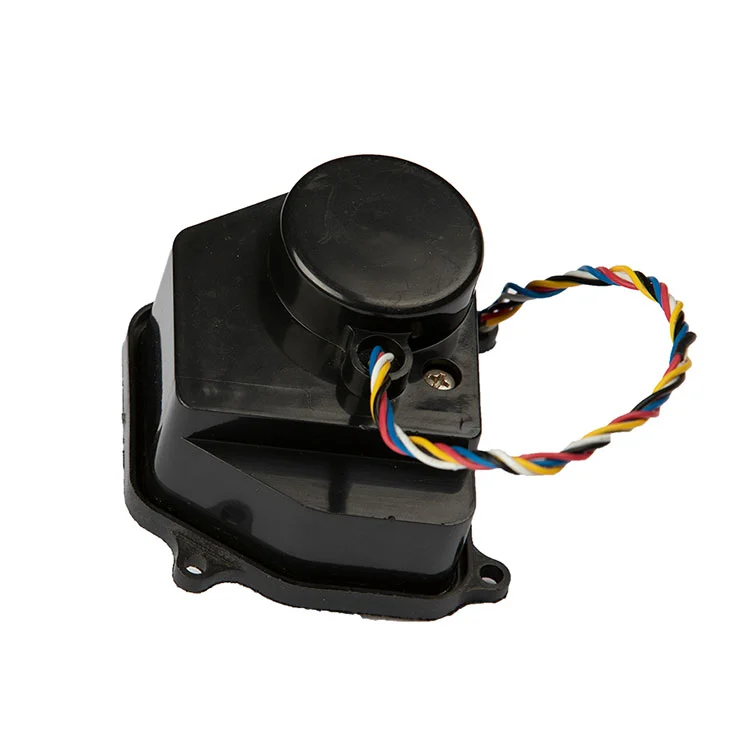

Nếu bạn đang tìm nguồn cung cấp bộ truyền động van chạy bằng pin cho đồng hồ nước thông minh, các câu hỏi chính luôn giống nhau: liệu nó có giữ được mô-men xoắn trên các van cũ không, nó sẽ chạy trong bao lâu trên bộ pin khô của đồng hồ và hệ thống dây điện có khớp với bảng đồng hồ của bạn mà không cần làm lại không? Bộ truyền động 3.6V này được chế tạo dựa trên ba hạn chế đó.
Kaiye đã sản xuất thiết bị truyền động đồng hồ nước kể từ khi áp dụng đồng hồ đo thông minh sớm, với công suất thiết bị truyền động hàng năm là10 triệu bộvà hơn 30 năm kinh nghiệm sản xuất phần cứng và van điều khiển. Thiết bị truyền động pin khô này là một phần của nền tảng đã được kiểm chứng về khối lượng—được thiết kế để tích hợp OEM, tính nhất quán của lô và thời gian thực hiện có thể dự đoán được.
Dưới đây bạn sẽ tìm thấy các thông số hoạt động thực tế, logic nối dây, giới hạn mua sắm và các câu hỏi kỹ thuật mà nhóm kỹ thuật của bạn sẽ hỏi trước khi phê duyệt một mẫu.
Hầu hết các lỗi van đồng hồ chạy bằng pin không xuất phát từ động cơ. Chúng xuất phát từ việc thiếu mô-men xoắn trên các van cũ, dòng điện tiêu hao bộ pin nhanh hơn dự kiến hoặc hệ thống dây điện không khớp với bảng đồng hồ. Bộ truyền động này giải quyết trực tiếp ba điểm lỗi đó.
Được định mức ≥1,8 N·m thông qua bộ giảm tốc kim loại 1500:1, bộ truyền động có kích thước phù hợp với van đồng hồ nước có lỗ khoan nhỏ. Bánh răng kim loại được gia công chứ không phải thiêu kết, giúp duy trì mô-men xoắn đầu ra trong chu kỳ dài và giảm nguy cơ bị bong răng trong điều kiện chết máy.
Dòng điện hoạt động là 25 mA ở điện áp danh nghĩa 3,6V, với dòng điện rôto khóa là 550 mA. Dòng điện hoạt động thấp cho phép bộ truyền động chạy từ gói pin khô tiêu chuẩn mà không hao pin quá mức, trong khi hình rôto bị khóa cho mạch điều khiển của bạn biết điều gì sẽ xảy ra trong quá trình đặt van.
Đỏ âm, đen dương, xanh mở, COM trắng, vàng đóng. Sơ đồ nối dây tách nguồn điện khỏi các tín hiệu điều khiển đóng/mở, do đó, bộ truyền động có thể được điều khiển bằng logic điều khiển hiện có của bảng đồng hồ mà không cần thêm bảng rơle riêng.
Thiết bị truyền động được thiết kế cho các tình huống lắp đặt trong khu dân cư, dưới lòng đất và không có điện khí hóa khi việc chạy nguồn điện lưới 220V hoặc cáp điện chuyên dụng là không thực tế. Nó hỗ trợ điều khiển van ổn định và phản hồi tín hiệu mà không cần cơ sở hạ tầng nguồn điện tại chỗ.
Bảng dưới đây phản ánh cấu hình bộ truyền động pin khô tiêu chuẩn. Trong trường hợp nền tảng đồng hồ đo của bạn hoạt động ở điện áp, đường cong mô-men xoắn hoặc quy ước nối dây khác, những thông số này có thể được tùy chỉnh trong quá trình đánh giá OEM.
| tham số | Giá trị tiêu chuẩn | Ghi chú mua sắm |
|---|---|---|
| Điện áp định mức | 3,6 V DC | Xác nhận khả năng tương thích với gói pin khô của máy đo |
| Phạm vi điện áp hoạt động | 2,5–5 V DC | Điện áp cao hơn trong phạm vi mang lại mô-men xoắn lớn hơn nhưng rút ngắn tuổi thọ |
| Hoạt động hiện tại | 25 mA | Ngân sách dành cho dòng điện cực đại trong quá trình di chuyển của van, không chỉ ở chế độ chờ |
| Dòng điện rôto bị khóa | 550 mA | Hữu ích cho việc định cỡ mạch điều khiển và bảo vệ |
| mô-men xoắn đầu ra | ≥1,8 N·m | Đo ở điện áp định mức; xác nhận chống lại mô-men xoắn chỗ ngồi van |
| Tỷ lệ giảm | 1500:1 | Phù hợp với nền tảng van đồng hồ nước có lỗ khoan nhỏ |
| Thời gian đáp ứng của van | 8 giây | Mở để đóng hoặc đóng để mở ở điện áp định mức |
| Đấu dây | Âm đỏ, dương đen, mở xanh, COM trắng, đóng vàng | Chiều dài cáp, đầu nối và màu dây có thể được tùy chỉnh |
Nếu bảng đồng hồ của bạn cung cấp cực tính tín hiệu điều khiển khác hoặc sử dụng đầu nối khác, nhóm kỹ thuật của Kaiye có thể xem xét hệ thống dây điện và đề xuất cấu hình phù hợp thay vì buộc dây nịt tiêu chuẩn vào nền tảng đồng hồ không tương thích.
Đối với người mua OEM, bộ truyền động chỉ hoạt động tốt khi nó phù hợp với vỏ đồng hồ, thân van và bảng điều khiển. Thiết bị truyền động pin khô này sử dụng thiết kế nhỏ gọn dành cho vỏ đồng hồ thông minh có không gian hạn chế, với sơ đồ nối dây tách nguồn điện khỏi tín hiệu điều khiển đóng/mở.
Hệ thống dây điện.Màu đỏ là âm, màu đen là dương. Mạch truyền động phải có kích thước phù hợp với dòng điện rôto bị khóa là 550 mA, ngay cả khi dòng điện hoạt động bình thường là 25 mA, vì chỗ ngồi van có thể yêu cầu dòng điện cao hơn trong thời gian ngắn. Nên bảo vệ phân cực ngược trên bảng công tơ nếu bộ truyền động có thể thay thế được tại hiện trường.
Điều khiển hệ thống dây điện.Màu xanh là mở, màu trắng là COM, màu vàng là đóng. Mạch này phải được coi là đầu vào điều khiển, không phải đường dây điện và phải độc lập với mô-đun giao tiếp để lỗi giao tiếp không làm mất khả năng điều khiển van.
Giao diện gắn kết.Bộ truyền động được thiết kế xung quanh thân van và kiểu lắp được sử dụng trên thân van đồng hồ thông minh có lỗ khoan nhỏ. Trước khi phát hành khối lượng, người mua nên xác nhận hình vuông của thân, khoảng cách giữa các lỗ lắp và hướng của bộ truyền động bên trong vỏ đồng hồ. Kaiye có thể cung cấp mẫu để kiểm tra độ khít cơ học trước khi đặt hàng sản xuất.
Nếu bạn cũng đang tìm nguồn cung cấp vỏ đồng hồ hoặc cụm van hoàn chỉnh, bộ truyền động có thể được xem xét cùng vớivỏ đồng hồ nướcvà thân van để giảm sự không khớp giao diện khi lắp ráp.
Bộ truyền động được định vị để điều khiển van lỗ khoan nhỏ trong đó hoạt động chạy bằng pin và dòng điện thấp quan trọng hơn so với hoạt động ở tốc độ cao. Các ứng dụng khối lượng điển hình bao gồm:
Mở/đóng từ xa để kiểm soát thanh toán, quản lý nợ đọng và phản hồi rò rỉ trong các tòa nhà chung cư và tài khoản dân cư do cơ quan tiện ích quản lý.
Việc lắp đặt đồng hồ đo ngầm và ngoài trời nơi mà nguồn điện 220V hoặc cáp điện chuyên dụng là không thực tế và bộ truyền động chạy từ gói pin khô của đồng hồ.
Lắp đặt hàng loạt trong cải tạo cộng đồng cũ, quản lý nước trong khuôn viên trường và đo đạc phụ của khu công nghiệp, nơi các thiết bị truyền động được mua với số lượng bốn hoặc năm chữ số.
Cung cấp thiết bị truyền động cho các nhà sản xuất đồng hồ nước và cửa hàng tự động hóa van tích hợp thiết bị truyền động vào đồng hồ hoặc sản phẩm van của riêng họ trước khi vận chuyển đến công ty điện lực.
Vì bộ truyền động là một phần của nền tảng linh kiện đồng hồ nước rộng hơn của Kaiye nên người mua tìm nguồn cung ứng nhiều linh kiện có thể củng cố trình độ chuyên môn và hậu cần. Nếu dự án của bạn cũng yêu cầu giao tiếp không dây ở cấp độ đồng hồ đo thì bộ truyền động được thiết kế để hoạt động cùng với Kaiyeđồng hồ nước không dâynền tảng.
Đối với người mua B2B, “nhà sản xuất” có nghĩa là kiểm soát quy trình chứ không chỉ là một công ty thương mại có danh mục. Kaiye vận hành hệ thống chất lượng ISO 9001, tiến hành sản xuất tự động cho các cụm thiết bị truyền động và đã sản xuất thiết bị truyền động đồng hồ nước trong hơn hai thập kỷ. Thiết bị truyền động pin khô này được hưởng lợi từ cơ sở sản xuất đó theo ba cách cụ thể:
Tính nhất quán hàng loạt.Bánh răng kim loại được gia công theo kích thước được kiểm soát. Việc lắp ráp tự động làm giảm sự biến đổi giữa các đơn vị trong lưới bánh răng, công suất mô-men xoắn và thời gian phản hồi—rất quan trọng khi bạn lắp đặt hàng nghìn bộ truyền động trong một dự án tiện ích.
Kiểm tra đầu vào và thử nghiệm cuối cùng.Sản xuất tiêu chuẩn bao gồm kiểm tra chức năng về dòng điện rút ra, thời gian đáp ứng và hành trình của van. Người mua có thể yêu cầu quy trình kiểm tra và kế hoạch lấy mẫu trước khi đặt hàng số lượng lớn.
Truy xuất nguồn gốc.Mã mẫu, lô sản xuất và hồ sơ kiểm tra được lưu giữ để nếu xuất hiện sự cố tại hiện trường, nhóm bị ảnh hưởng có thể được cách ly thay vì coi mọi bộ truyền động trong dự án là nghi ngờ. Để biết thêm về cơ sở sản xuất và hệ thống chất lượng của Kaiye, hãy xemhồ sơ công ty và tổng quan về sản xuất.
Bộ truyền động pin khô có sẵn dưới dạng thiết bị tiêu chuẩn, nhưng tiêu chuẩn không có nghĩa là cố định. Đối với người mua OEM và dự án, các mục sau thường được tùy chỉnh sau khi xem xét kỹ thuật:
Cáp và đầu nối.Chiều dài cáp, thước dây, mã màu và loại đầu nối có thể được chỉ định để phù hợp với vỏ đồng hồ và bộ phận lắp ráp của bạn.
Logic điều khiển.Phân cực tín hiệu mở/đóng và cấu hình COM có thể được căn chỉnh với bảng đồng hồ của bạn.
Tỷ số mô-men xoắn và bánh răng.Đối với các van có mô-men xoắn chỗ ngồi cao hơn hoặc hình dạng thân khác nhau, tỷ số truyền hoặc cấp động cơ thay thế có thể phù hợp hơn cấu hình tiêu chuẩn 1500:1.

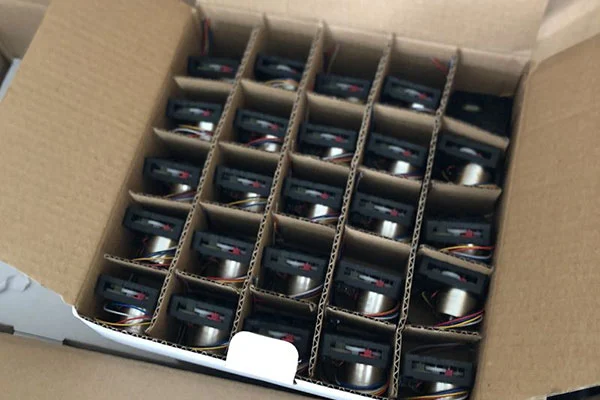

Xây dựng thương hiệu và đóng gói.Đánh dấu nhãn hiệu riêng, đóng gói trung tính và ghi nhãn theo dự án cụ thể có sẵn cho các đơn đặt hàng số lượng lớn.
MOQ điển hình cho cấu hình tiêu chuẩn bắt đầu từ 500 chiếc; cáp, đầu nối hoặc nhãn hiệu tùy chỉnh có thể yêu cầu MOQ cao hơn và bước phê duyệt mẫu. Thời gian giao hàng cho các đơn vị tiêu chuẩn thường là 15–25 ngày làm việc sau khi xác nhận đơn hàng và mẫu. MOQ cuối cùng và thời gian giao hàng được xác nhận tại báo giá.
Số lượng đặt hàng tối thiểu là bao nhiêu?
Cấu hình tiêu chuẩn bắt đầu từ 500 chiếc. Cáp, đầu nối hoặc nhãn hiệu tùy chỉnh có thể yêu cầu MOQ cao hơn và bước phê duyệt mẫu.
Bộ truyền động có thể được tùy chỉnh cho các chiều dài dây hoặc đầu nối khác nhau không?
Đúng. Chiều dài cáp, thước dây, mã màu và loại đầu nối có thể được chỉ định để phù hợp với vỏ đồng hồ và bộ phận lắp ráp của bạn.
Thời gian dẫn đầu là gì?
Các đơn vị tiêu chuẩn thường mất 15–25 ngày làm việc sau khi xác nhận đơn hàng và mẫu, tùy thuộc vào số lượng đặt hàng và tính sẵn có của thành phần.
Thiết bị truyền động có tương thích với đồng hồ thông minh chạy bằng pin khô 3,6V không?
Đúng. Bộ truyền động được thiết kế cho hệ thống pin khô DC 3,6V, với dải điện áp hoạt động là 2,5–5V. Xác nhận logic điều khiển của bảng đồng hồ và tải van trong quá trình xem xét kỹ thuật.
