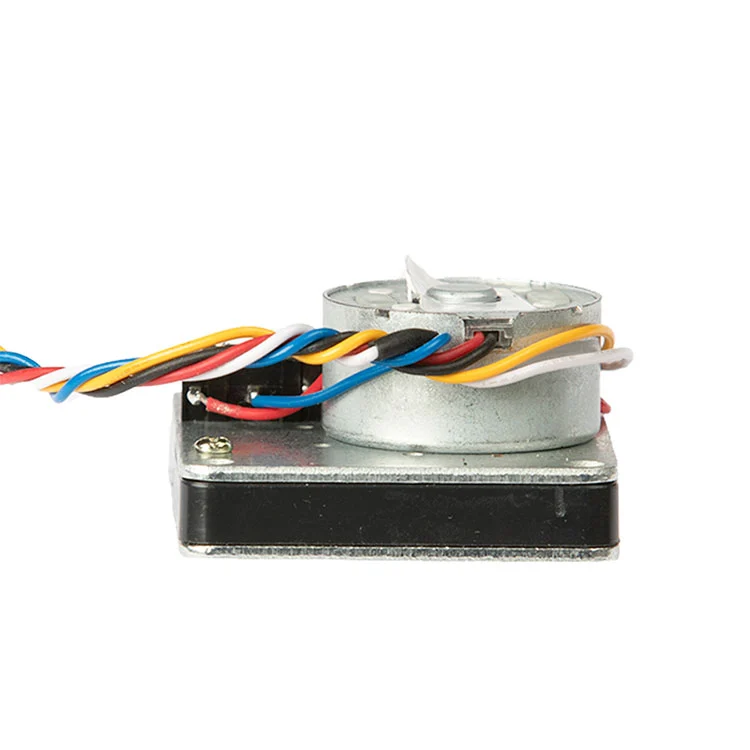

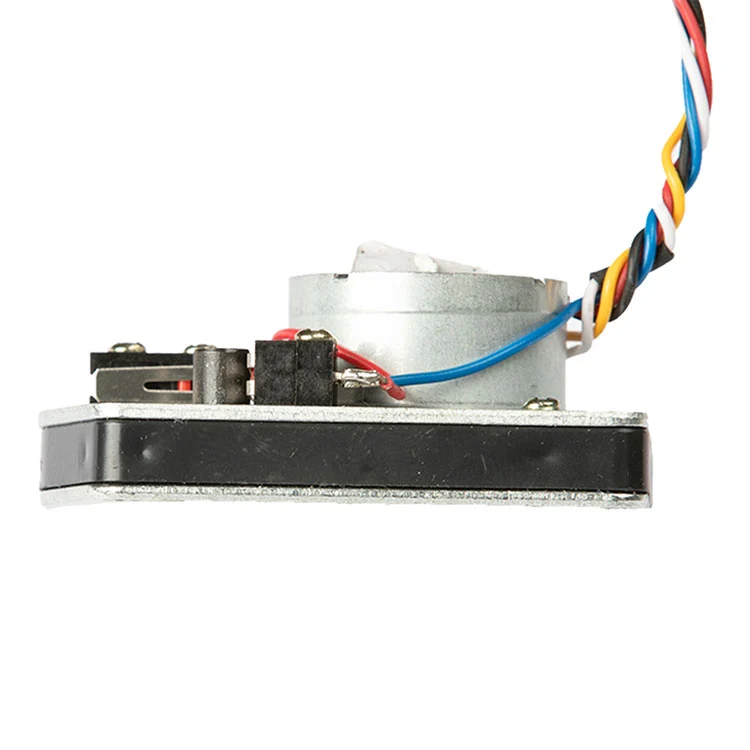

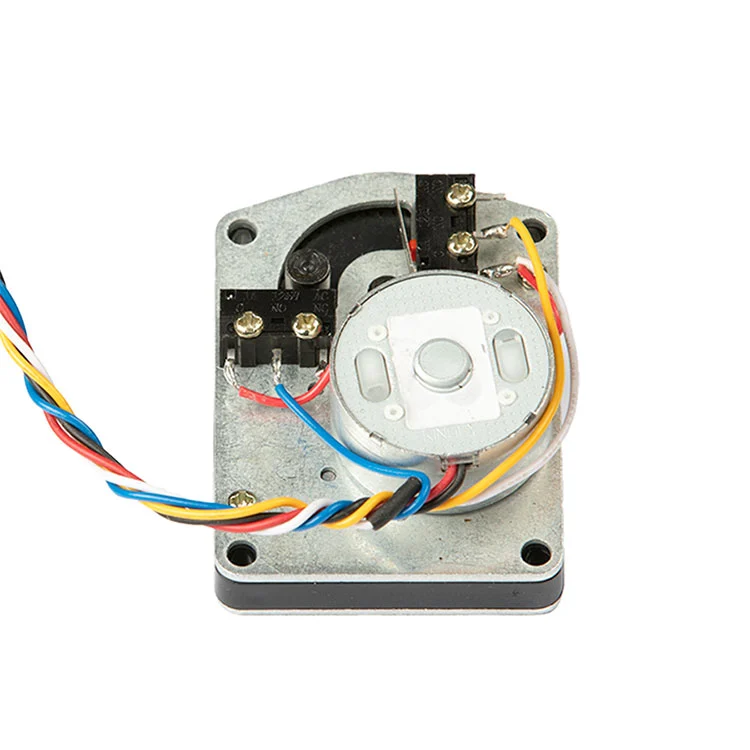

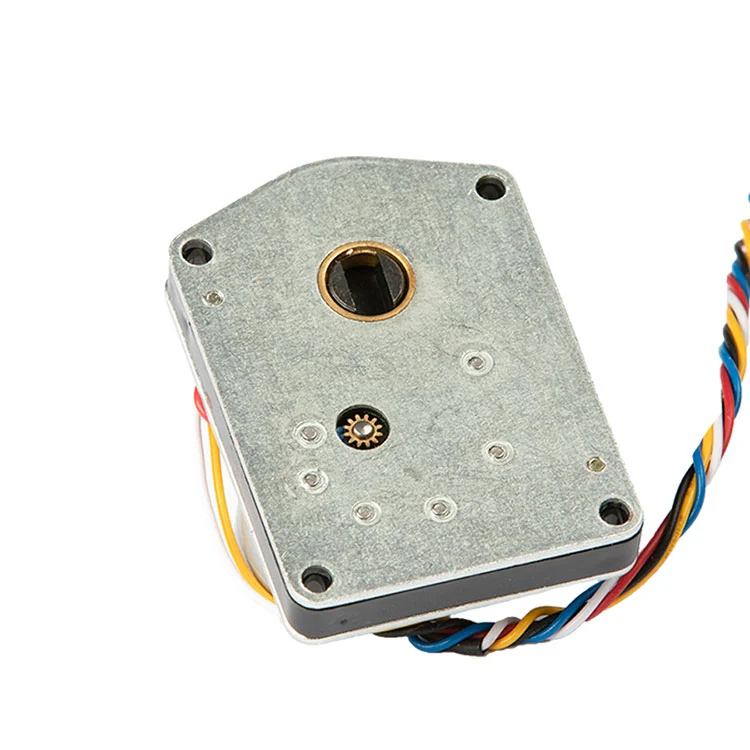

Thiết bị truyền động điều khiển van bi đồng hồ nước

Thiết bị truyền động van bi thực sự giải quyết được điều gì cho người mua

Hầu hết các lỗi van bi của đồng hồ thông minh không đến từ động cơ. Chúng xuất phát từ lực đẩy thiếu hụt trên các van cũ, dòng điện tiêu hao bộ pin nhanh hơn dự kiến ​​hoặc hệ thống dây điện không khớp với bảng đồng hồ. Bộ truyền động này giải quyết trực tiếp ba điểm lỗi đó.

• Lực đẩy có khoảng không cho van bi cũ.Được đánh giá ở mức >15 kg thông qua bộ giảm tốc 1000:1, bộ truyền động có kích thước phù hợp với van bi đồng hồ nước có lỗ khoan nhỏ. Xác nhận mômen tựa của van trong quá trình xem xét kỹ thuật.
• Dòng điện rút ra thấp đối với đồng hồ chạy bằng pin.Dòng điện hoạt động là 25 mA ở điện áp danh nghĩa 3,6V, với dòng điện rôto khóa là 450 mA. Dòng điện hoạt động thấp cho phép bộ truyền động chạy từ hộp pin khô mà không tiêu hao quá nhiều điện năng, trong khi hình rôto bị khóa cho mạch điều khiển của bạn biết điều gì sẽ xảy ra trong quá trình đặt van.
• Điều khiển năm dây phù hợp với bảng đồng hồ.Đỏ dương, đen âm, xanh mở, COM trắng, vàng đóng. Sơ đồ nối dây tách nguồn điện khỏi các tín hiệu điều khiển đóng/mở, do đó bộ truyền động có thể được điều khiển bằng logic điều khiển hiện có của bảng đồng hồ.
• Được thiết kế cho các hố đo không có điện khí hóa.Thiết bị truyền động được thiết kế cho các tình huống lắp đặt trong khu dân cư, dưới lòng đất và không có điện khí hóa khi việc chạy nguồn điện lưới 220V hoặc cáp điện chuyên dụng là không thực tế.

Thông số kỹ thuật Người mua nên xác minh trước khi đặt hàng

Bảng dưới đây phản ánh cấu hình bộ truyền động van bi tiêu chuẩn. Trong trường hợp nền tảng đồng hồ đo của bạn hoạt động ở điện áp, đường cong lực đẩy hoặc quy ước nối dây khác, những thông số này có thể được tùy chỉnh trong quá trình đánh giá OEM.

Nếu bảng đồng hồ của bạn cung cấp cực tính tín hiệu điều khiển khác hoặc sử dụng đầu nối khác, nhóm kỹ thuật của Kaiye có thể xem xét hệ thống dây điện và đề xuất cấu hình phù hợp thay vì buộc dây nịt tiêu chuẩn vào nền tảng đồng hồ không tương thích.

Tích hợp, nối dây và lắp đặt: Điều kỹ sư hỏi đầu tiên

Đối với người mua OEM, bộ truyền động chỉ hoạt động tốt khi nó phù hợp với vỏ đồng hồ, thân van bi và bảng điều khiển. Thiết bị truyền động này sử dụng thiết kế nhỏ gọn dành cho vỏ đồng hồ thông minh có không gian hạn chế, với sơ đồ nối dây tách nguồn điện khỏi tín hiệu điều khiển đóng/mở.

Hệ thống dây điện.Màu đỏ là dương, đen là âm. Mạch truyền động phải có kích thước phù hợp với dòng điện rôto bị khóa là 450 mA, ngay cả khi dòng điện hoạt động bình thường là 25 mA, vì chỗ ngồi van có thể yêu cầu dòng điện cao hơn trong thời gian ngắn. Nên bảo vệ phân cực ngược trên bảng công tơ nếu bộ truyền động có thể thay thế được tại hiện trường.

Điều khiển hệ thống dây điện.Màu xanh là mở, màu trắng là COM, màu vàng là đóng. Mạch này phải được coi là đầu vào điều khiển, không phải đường dây điện và phải độc lập với mô-đun giao tiếp để lỗi giao tiếp không làm mất khả năng điều khiển van.

Giao diện gắn kết.Bộ truyền động được thiết kế xung quanh thân van bi và kiểu lắp được sử dụng trên thân van đồng hồ thông minh có lỗ khoan nhỏ. Trước khi phát hành khối lượng, người mua nên xác nhận hình vuông của thân, khoảng cách giữa các lỗ lắp và hướng của bộ truyền động bên trong vỏ đồng hồ. Kaiye có thể cung cấp mẫu để kiểm tra độ khít cơ học trước khi đặt hàng sản xuất.

Nếu bạn cũng đang tìm nguồn cung cấp vỏ đồng hồ hoặc cụm van hoàn chỉnh, bộ truyền động có thể được xem xét cùng vớivỏ đồng hồ nướcvà thân van để giảm sự không khớp giao diện khi lắp ráp.

Nơi sử dụng Thiết bị truyền động van bi: Ứng dụng phù hợp cho các dự án quy mô lớn

Bộ truyền động được định vị để điều khiển van bi có lỗ khoan nhỏ trong đó hoạt động chạy bằng pin và dòng điện thấp quan trọng hơn so với hoạt động ở tốc độ cao. Các ứng dụng khối lượng điển hình bao gồm:

Vì bộ truyền động là một phần của nền tảng linh kiện đồng hồ nước rộng hơn của Kaiye nên người mua tìm nguồn cung ứng nhiều linh kiện có thể củng cố trình độ chuyên môn và hậu cần. Nếu dự án của bạn cũng yêu cầu giao tiếp không dây ở cấp độ đồng hồ đo thì bộ truyền động được thiết kế để hoạt động cùng với Kaiyeđồng hồ nước không dâynền tảng. Bạn cũng có thể xem lại toàn bộphạm vi truyền động đồng hồ nướccho các mô hình liên quan.

Chất lượng, tính nhất quán và ý nghĩa thực sự của “nhà sản xuất” ở đây

Đối với người mua B2B, “nhà sản xuất” có nghĩa là kiểm soát quy trình chứ không chỉ là một công ty thương mại có danh mục. Kaiye vận hành hệ thống chất lượng ISO 9001, tiến hành sản xuất tự động cho các cụm thiết bị truyền động và đã sản xuất thiết bị truyền động đồng hồ nước trong hơn hai thập kỷ. Thiết bị truyền động van bi này được hưởng lợi từ cơ sở sản xuất đó theo ba cách cụ thể:

Tính nhất quán hàng loạt.Bánh răng được gia công theo kích thước được kiểm soát. Quá trình lắp ráp tự động giúp giảm sự biến đổi giữa các đơn vị trong lưới bánh răng, công suất lực đẩy và thời gian phản hồi—rất quan trọng khi bạn lắp đặt hàng nghìn bộ truyền động trong một dự án tiện ích.

Kiểm tra đầu vào và thử nghiệm cuối cùng.Sản xuất tiêu chuẩn bao gồm kiểm tra chức năng về dòng điện rút ra, thời gian đáp ứng và hành trình của van. Người mua có thể yêu cầu quy trình kiểm tra và kế hoạch lấy mẫu trước khi đặt hàng số lượng lớn.

Truy xuất nguồn gốc.Mã mẫu, lô sản xuất và hồ sơ kiểm tra được lưu giữ để nếu xuất hiện sự cố tại hiện trường, nhóm bị ảnh hưởng có thể được cách ly thay vì coi mọi bộ truyền động trong dự án là nghi ngờ. Để biết thêm về cơ sở sản xuất và hệ thống chất lượng của Kaiye, hãy xemhồ sơ công ty và tổng quan về sản xuất.

Điều khoản mua sắm và tùy chỉnh OEM

Bộ truyền động van bi có sẵn dưới dạng thiết bị tiêu chuẩn, nhưng tiêu chuẩn không có nghĩa là cố định. Đối với người mua OEM và dự án, các mục sau thường được tùy chỉnh sau khi xem xét kỹ thuật:

Cáp và đầu nối.Chiều dài cáp, thước dây, mã màu và loại đầu nối có thể được chỉ định để phù hợp với vỏ đồng hồ và bộ phận lắp ráp của bạn.

Logic điều khiển.Phân cực tín hiệu mở/đóng và cấu hình COM có thể được căn chỉnh với bảng đồng hồ của bạn.

Lực đẩy và tỷ số truyền.Đối với các van có lực đẩy mặt tựa cao hơn hoặc hình dạng thân van khác nhau, tỷ số truyền hoặc cấp động cơ thay thế có thể phù hợp hơn cấu hình tiêu chuẩn 1000:1.

Xây dựng thương hiệu và đóng gói.Đánh dấu nhãn hiệu riêng, đóng gói trung tính và ghi nhãn theo dự án cụ thể có sẵn cho các đơn đặt hàng số lượng lớn.

MOQ điển hình và thời gian giao hàng được xác nhận tại báo giá. Giao hàng tiêu chuẩn thường là 15–30 ngày sau khi xác nhận đơn đặt hàng và mẫu, tùy thuộc vào số lượng đặt hàng và tính sẵn có của thành phần.

Câu hỏi thường gặp về mua sắm

Bạn có phải là nhà sản xuất?
Đúng. Kaiye có nhà máy riêng với hơn 30 năm kinh nghiệm sản xuất.

Bạn có thể đóng gói sản phẩm này với yêu cầu của chúng tôi?
Đúng. Đóng gói và ghi nhãn tùy chỉnh được chào đón cho các đơn đặt hàng số lượng lớn.

Thời gian giao hàng cho các đơn hàng thông thường là bao lâu?
Thời gian giao hàng thường là 15–30 ngày và có thể ngắn hơn hoặc dài hơn tùy thuộc vào thời gian sản xuất và số lượng đặt hàng.

Định nghĩa hệ thống dây điện là gì?
Màu đỏ là dương, đen là âm, xanh là mở, trắng là COM và vàng là đóng.

Đánh giá không thấm nước là gì?
Cấu hình tiêu chuẩn không chỉ định xếp hạng IP. Xác nhận mức IP cần thiết bằng kỹ thuật cho việc lắp đặt ngoài trời hoặc dưới nước.

Nó có tương thích với đồng hồ nước thông minh dùng pin khô 3,6V không?
Đúng. Bộ truyền động được thiết kế cho các hệ thống DC 3,6V với dải điện áp hoạt động là 2,5–5V. Xác nhận logic điều khiển bảng đồng hồ và tải van trong quá trình xem xét kỹ thuật.
